環形導軌，弧形導軌，環形導軌，環形導軌輸送線，環形導軌裝配的規格設計與選型參數
--高精度、高精密精密環形導軌的規格設計與選型參數
環形導軌簡介：

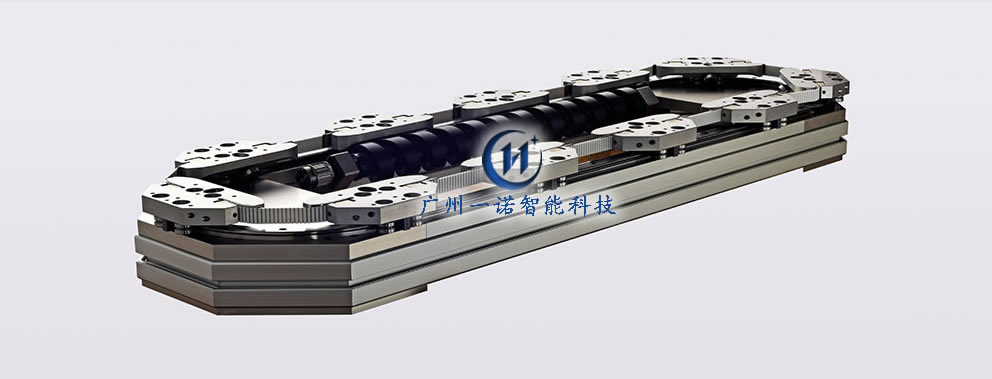

環形導軌，又名：圓弧導軌、弧形導軌。相對于直線式輸送線，是一種閉環的、模塊化的、可循環輸送的環形線體，由高精密的直線導軌、圓弧導軌，搭配皮帶/鏈條/伺服滑座板等元件組合而成。
環形導軌結構要點：
環形導軌的滑座通過驅動可以連續或間歇式運動，精準無誤地沿環形導軌運動，且保持高精密、穩定運行。
可任意位置或者多個位置停駐。
可減少外部負載荷引起的偏差。
可輕松嵌入自動化機械設備或框架中。
環形導軌的形狀：
圓弧導軌、橢圓導軌、菱形導軌、方形導軌、矩形導軌、圓形導軌等。
環形導軌的選型方法：
1，工位數量（）個
2，單個滑座板負載( )kg，滑座板中心距離( )mm，滑座數量( )；
3，軌道安裝工作臺總長*寬范圍( * )cm；
4，軌道運行最高速度( )米/每秒；
5，滑座定位精度±( )mm；
6，滑座工裝需要精確定位( )個；
7，A工裝到B工裝的運行時間節拍 ( )S；
8，安裝方式水平/垂直( )；
9，滑座上工裝物件的尺寸：長( )*寬( )*高( )cm；
10，工裝物件是否承載偏載（是/否），偏載尺寸( )mm；
11，滑座上（是否）承載壓裝力/沖壓力，壓裝力/沖壓力( )g；
12，使用環境及特殊說明( )；
13，需提供手繪草圖或者示意圖（橢圓形線體/矩形線體）。
14，其他關于環形導軌與裝配線的設計要求。
環形導軌，弧形導軌，圓弧導軌，是一種軌道式輸送系統，搭配精制鍛造的精密環軌和驅動系統可組成環形流水式輸送線，在中高端自動化組裝線、裝配線等領域得到廣泛應用，如：新能源鋰電池、3C電子、半導體、印刷、運輸、生物制劑、注射針/注射器自動化生產線、核酸咽拭子自動化組裝線、疫苗自動化生產線、包裝工業等自動化生產線的組裝線、自動化設備的裝配線等。
更多--環形導軌的應用解決方案，請與廣州一諾智能科技有限公司交流。
